事例 / 設備
5軸加工機による加工
同時５軸電極加工
プラスチック金型部品
3軸加工では困難なルーズコア系加工も3軸機での対応が可能です。
ダイカスト金型
HVエンジン用コイルボビン型
コイルボビン型（２個取）
DAC（HRC48）
キーレスエントリーリモコン用フレーム型
最小工具Ｒ0.1（放電レス）
DAC（HRC48）
車載用コンピュータボックスケース金型（フタ側）
最小工具Ｒ0.2（放電レス）
DAC（HRC48）
ダイカスト金型部品（エンジンブロック型）
固定側入駒（放電レス）
F-DAC（HRC42）
可動側入駒（放電レス）
DAC-MAGIC（HRC45）

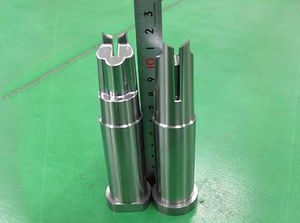

スライド用ピン（放電レス）
MCにて３方向より加工
DAC（HRC48）
燃料噴射ポンプケース型
キャビ（放電レス）
最小工具R0.1（刻印部）
DAC（HRC48）
スライドコア
製品側は表左右前後斜め計７面加工（放電レス）
DAC（HRC48）
大物金型は均一取代にて焼入れし焼きムラを低減
左：焼入れ後
右：全加工後
デジタルカメラ向けプレス型
ダイ側
DC53（HRC62）
パンチ側
DC53（HRC62）
車用機構部品型 材質：DAC（HRC48）
左：固定側
右：可動側（形状加工前）
ランナー詳細
可能な限り細かく機械加工を施す
（手仕上げ軽減）
製品詳細
形状に違和感の少ないカッターパスにて加工
ダイカスト型用スプルー（SKD61・HRC50）
形状粗加工
可能な限り切削応力がかからないように加工
加工完品①
一刀彫りによる加工段差レス
（長寿化重視）
加工完品②（形状詳細）
加工面は立壁・斜面・平坦部
全て均一な仕上がり
燃料系部品型（SKD61・HRC48）
左：可動側
右：固定側
固定側詳細
全箇所無垢材からの直彫り
（放電レス）
可動側詳細
固定同様全て直彫り
コアピン穴・EP穴は全て
焼入れ後加工
（スムーズな摺動・長寿命化）

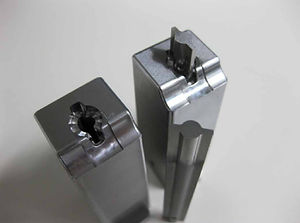

燃料系部品型用スライド
全長が長いコアピン穴合わせ
高精度加工を得意とし、組上げに違和感のない仕上がり
加工が難しい穴・ピンでも部品単体で加工
裏側
右上：組上げ（コマ・ピン間段差は３μ以下）
左下：穴の状態
その他
.
焼きごて
ウェルカムボード
設備一覧
CMCジグボーラー
YBM-Vi40（同時五軸加工機） 安田工業 BT40（2万4千回転）高速加工仕様一式
YBM-640V 安田工業 BT40（2万回転）高速加工仕様一式
YBM-640V3 安田工業 BT30（3万回転）高速加工仕様一式
YBM-950V3 安田工業 BT40（2万4千回転）高速加工仕様一式
NC/汎用フライス盤
R-3VN 静岡鐵工（高精度特別仕様機/FS-20i対話）
FMR-30/FMR-40 大隈豊和 計3台 （FS-20F/20iFA）対話
RAMCOM-40 大隈豊和（OSP-HMC）対話
KSJP-55 牧野 1台
YZB88-SG （山崎技研製横中ぐりフライス盤）
ＮＣ横中ぐりフライス盤
ＹＺＢ８８ＳＧ 山崎技研 （BT50) ４軸制御（テーブル回転軸）・３軸スケール・刃先スルークーラント・対話付
放電加工機
AQ35L ソディック （型彫り放電加工機）
SL400G ソディック（ワイヤカット加工機）
研削盤
成型・平面研磨盤
NFG515 日興 2台
PSG64DX 岡本 機体内温調有
PSG64SA1 岡本 機体内温調有・コラム直角度高精度仕様
CADCAMシステム
CAM-TOOL C&Gシステムズ
MYPAC 倉敷機械
ソリッドワークス
その他
汎用旋盤：（ワシノ）
直立ボール盤：（キワ）他
汎用三次元測定機：マイクロコードAE122（ミツトヨ）
